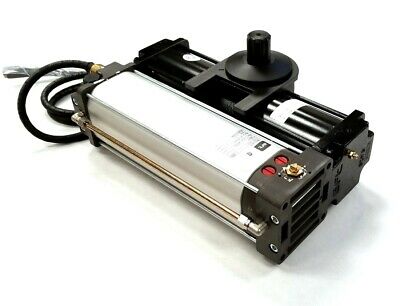

Opérateur hydraulique 230 V enterré pour vantaux de 1m50 à 3m50 et d’un poids maxi de 800 Kg.
Sur certains moteurs vous pouvez bénéficier de ralentisseurs avec une référence r après la référence du moteur. Cela va pouvoir vous garantir un mouvement silencieux et fluide même pour les vantaux de grandes dimensions. La vis de réglage permet, en outre, d’adapter le ralentissement aux exigences de chaque situation.
Les clapets ou soupapes by-pass permettent, dans les versions 230 V, de régler avec précision le couple en ouverture et en fermeture de manière séparée et indépendante.

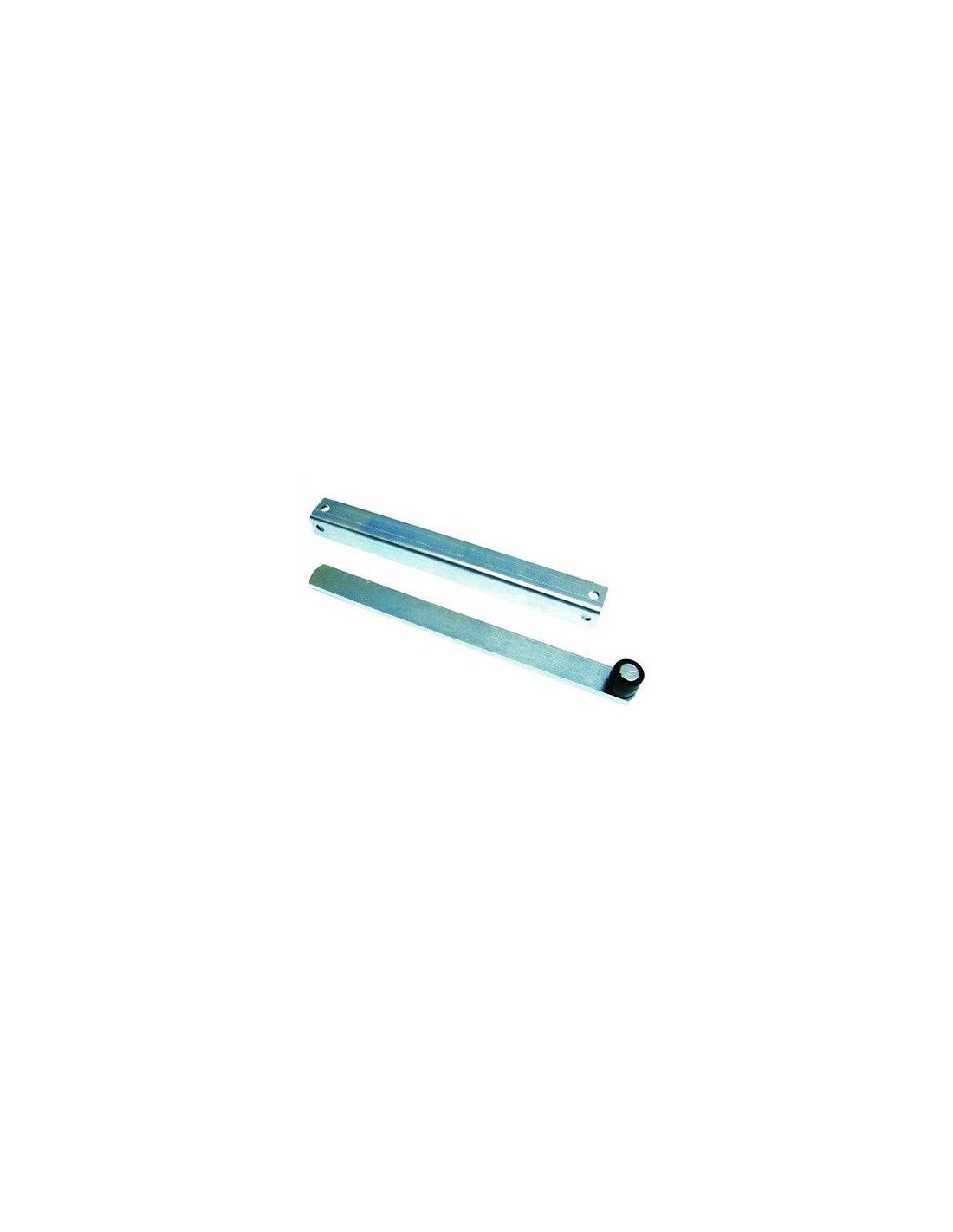

Pour un montage déporté de votre moteur vous pouvez utiliser des bras BSC.
Sous-modèle |
Longueur du vantail |
Verrouillage hydraulique |
Ralentissement(ouverture et fermeture) |
|
Vitesse(jusqu’à 90 °) |
Sub |
1,8 m |
Oui |
Non |
130 ° |
17 sec |
Sub R |
1,8 m |
Oui |
Oui |
130 ° |
10 sec (+ ralentissement) |
Sub E |
2,5 m |
Non |
Non |
130 ° |
17 sec |
Sub ER |
2,5 m |
Non |
Oui |
130 ° |
10 sec (+ ralentissement) |
Sub EL |
3,5 m |
Non |
Non |
130 ° |
23 sec |
Sub G |
1,8 m |
Oui |
Non |
180 ° |
17 sec |
Sub GR |
1,8 m |
Oui |
Oui |
180 ° |
10 sec (+ ralentissement) |
Sub GE |
2,5 m |
Non |
Non |
180 ° |
17 sec |
Sub GER |
2,5 m |
Non |
Oui |
180 ° |
10 sec (+ ralentissement) |
Source de courant |
230v |
Longueur du vantail |
1,80m à 2,50M |
Poids |
800kg |

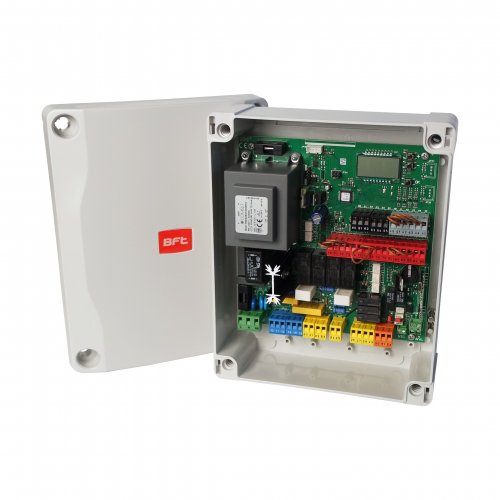

Centrale de commande |
RIGEL6 |
Fréquence d’utilisation |
très intensif |

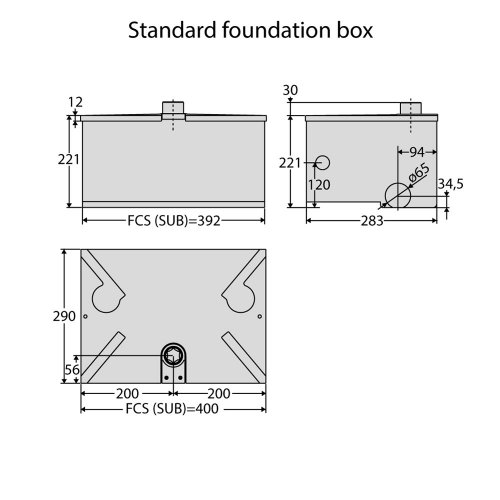

Pour la gamme SUB/SUB EL/SUB R/ SUB ER/ SUB E/ SUB EG il faudra utiliser un caisson FCS.

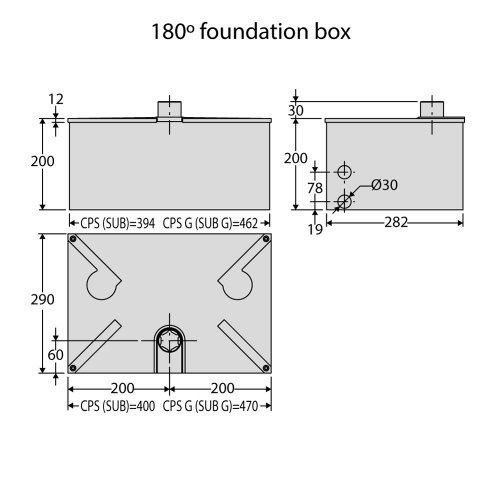

Pour la gamme SUB G il faudra utiliser un caisson CPS G.
Pour les opérateurs n’ayant pas de blocage hydraulique il faudra installer une serrure électrique.
